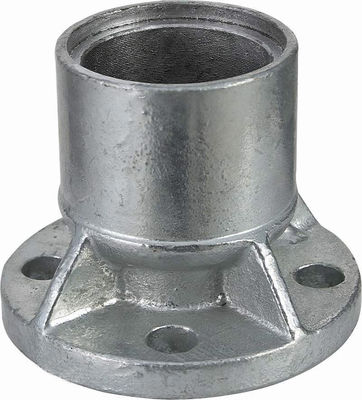

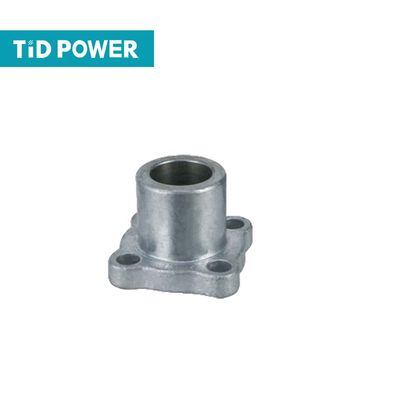

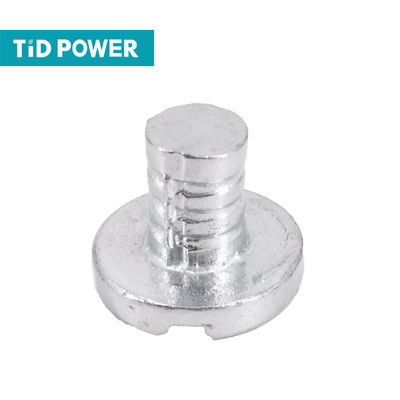

Fitture per la base della flangia per isolatori polimerici ad alta tensione

  • Flange Base Fitting for High Voltage Polymer Insulator
  • Flange Base Fitting for High Voltage Polymer Insulator
  • Flange Base Fitting for High Voltage Polymer Insulator
Luogo di origine CN; SHA
Certificazione ISO9001
Numero di modello BF
Quantità di ordine minimo 100,0 pezzo/pezzi
Prezzo Negotiate
Imballaggi particolari Imballaggio adatto per l'esportazione: Film di Cartons+Wooden cases+Pallets+Wrapping
Termini di pagamento T/T, L/C

Contattimi gratis campioni e buoni.

鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Marca TID POWER Tipo Base della flangia
Materiale Acciaio con H.D.G Norme IEC 61952, ISO 1461
Spessore di galvanizzazione Superiore a 86 μm
Evidenziare

Fittings di post isolatore

,

Dispositivi isolanti ad alta tensione

,

Fitture di isolatori polimerici a base di flange
Descrizione di prodotto

Apparecchiature per l'installazione di una base di flange per isolanti polimerici ad alta tensione



1Descrizione del prodotto:

La base della flangia isolante è un dispositivo utilizzato per sostenere e fissare gli isolanti, comunemente presenti nei sistemi di alimentazione.ecc.), che hanno capacità di carico e prestazioni di isolamento



2.La funzione del montaggio della base della flangia per isolatore polimerico ad alta tensione
La funzione principale della base della flangia isolante è quella di fornire una piattaforma di supporto stabile, consentendo l'installazione sicura dell'isolatore su apparecchiature elettriche (come trasformatori, linee di cavi, ecc.).) e collegati ad altri componentiSvolge un ruolo nel fissare e isolare gli isolanti nel sistema di alimentazione, assicurando il normale e sicuro funzionamento delle apparecchiature di alimentazione


3Informazioni più dettagliate per il montaggio della base della flangia per isolatori polimerici ad alta tensione
Le basi delle flange degli isolanti svolgono un ruolo importante nel sistema di alimentazione, non solo fornendo funzioni di supporto e fissaggio per gli isolanti,- garantire il funzionamento sicuro delle apparecchiature elettriche e l'affidabilità del sistema di alimentazione;.



Apparecchiatura di base

Fitture per la base della flangia per isolatori polimerici ad alta tensione 0



- No, no, no, no. Codice dei prodotti Tipo

L1

(mm)

L2

(mm)

OD

(mm)

Identificazione

(mm)

Diametro della base

(mm)

D1

(mm)
1 BF1-50-M12-24-001 BF1 75 45 32 24 50 M12*25
2 BF1-56-M24-34-001 BF1 75 40 48 34 56 M24*25
3 BF1-60-M24-34-001 BF1 65 32 48 34 60 M20*25
4 BF1-70-M16-34-001 BF1 60 32 45 34 70 M16*20
5 BF1-75-M20-34-001 BF1 73.5 40.5 48 34 75 M16*25
6 BF1-56-M20-36-001 BF1 75 40 48 36 56 M20*25
7 BF1-76-M22-38-001 BF1 80 40 54 38 76 M22*32
8 BF1-110-M24-38-001 BF1 90 43 57 38 110 M24*25
9 BF1-76-M20-40-001 BF1 80 34 54 40 76 M20*25
10 BF1-63-M20-45-001 BF1 75 40 56 45 63 M20*25
11 BF1-90-M20-50-001 BF1 96 50 64 50 90 M20*30
12 BF2-114-M20-34-001 BF2 101.5 49 46 34 114 M20*32
13 BF2-114-M20-40-001 BF2 101.5 49 52 40 114 M20*32
14 BF2-113-M20-44-001 BF2 101.5 49 56 44 114 M20*32
15 BF2-113-M20-45-001 BF2 108 67 63 45 113 M20*23
16 BF2-113-M20-50-001 BF2 118 60 62 50 113 M20*30
17 BF2-150-M24-68-001 BF2 140 88 90 68 150 M24*32



Fitture per la base della flangia per isolatori polimerici ad alta tensione 1

- No, no, no, no. Codice dei prodotti Tipo

L1

(mm)

L2

(mm)

L3

(mm)

OD

(mm)

 ID ((mm)

Bolt

S*L4

(mm)
1 BF3-M10-25-18-001 BF3 55 30 25 29 18 M10*25
2 BF3-M18-80-36-001 BF3 129 149 39 52 36 M18*80
3 BF3-M22-175-38-001 BF3 223 48 40 50 38 M22*175
4 BF3-M18-80-45-001 BF3 135 47 155 63 45 M18*80



Fitture per la base della flangia per isolatori polimerici ad alta tensione 2

- No, no, no, no. Codice dei prodotti Tipo

L1

(mm)

 L3 ((mm)

OD

(mm)

 ID ((mm)

Buco

Diametro

(mm)

Distanza tra le fori

(mm)

Distanza da Clevis

(mm)
1 BF4-60-49-68-001 BF4 159 99 86 68 4-Φ24 60 49

Fitture per la base della flangia per isolatori polimerici ad alta tensione 3
